• 1 de 7

    Alzado frontal después de sobreelevar la aguja de Viollet sobre tambor lucernario

    Proyecto Josep María Adell
  • 2 de 7

    Alzado lateral con incorporación de un tambor sobreelevado sobre el crucero para obtener iluminación cenital

    Proyecto Josep María Adell
  • 3 de 7

    Alzado posterior después de sobreelevar la aguja de Viollet sobre tambor lucernario

    Proyecto Josep María Adell
  • 4 de 7

    Doble escalera subiendo a la aguja de Viollet reconstruida

    Proyecto Josep María Adell
  • 5 de 7

    Vista exterior del conjunto de rampas del tambor de iluminación y de las escaleras del interior de la aguja de Viollet reconstruida idéntica al original, pero más elevada

    Proyecto Josep María Adell
  • 6 de 7

    ección vertical. Circuito visitas subida y bajada a la aguja de Viollet sobreelevada

    Proyecto Josep María Adell

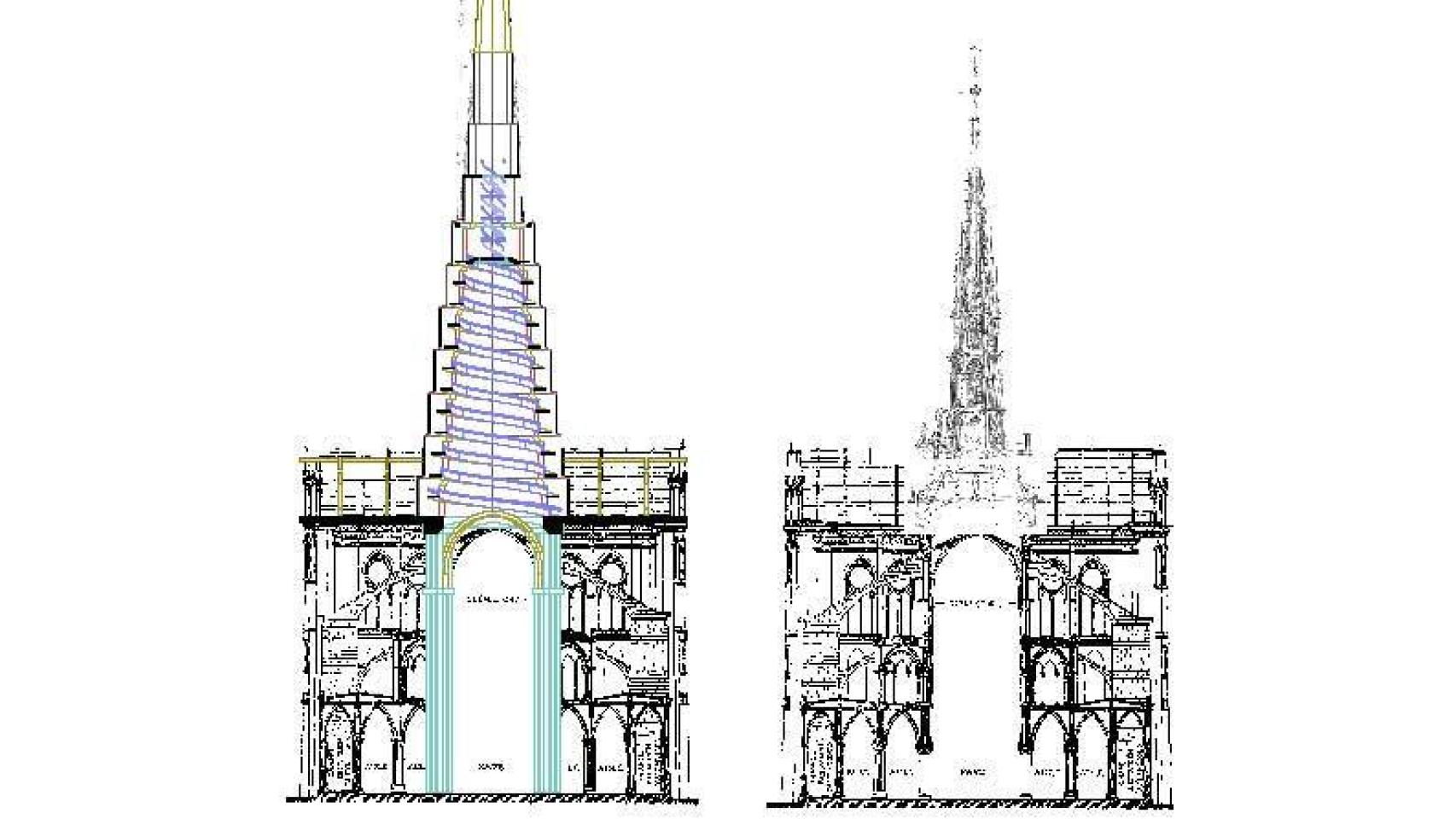

  • 7 de 7

    Sección vertical del templo por la nave del crucero con la aguja sobreelevada siguiendo su propio ángulo natural hasta llegar a apoyar en los 4 pilares del crucero

    Proyecto Josep María Adell
